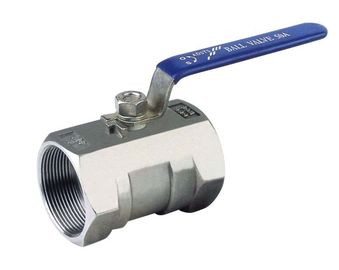

Verbindt de Drijvende Kogelklep van roestvrij staal 1-PC met Slot, NPT, BSPT, BSPP
Korte inleiding:
De kogelklep wordt ontworpen het overeenstemmen goed aan API 6D en vervaardigd. Drijvende bal wanneer klein kaliber, en vaste bal wanneer groot kaliber. Het heeft brandbeveiligingstructuur en antistatisch apparaat. Wijd gebruikt voor aardolie, chemie, de industrieën van de waterbehandeling.
Hoofddeel & materiaal
|
Deelnaam
|
Materiaal
|
|
lichaam
|
WCB, ZG1Cr18Ni9Ti, CF8
|
|
bal
|
1Cr18Ni9Ti 304.316
|
|
stam
|
1Cr18Ni9Ti 304.316
|
|
zegelring
|
Polytetrafluoroethlene (PTFE)
|
|
verpakking
|
Polytetrafluoroethlene (PTFE)
|
|
DN
|
G
|
B
|
L
|
E
|
H
|
A
|
|
6
|
1/4“
|
5
|
40
|
13
|
28
|
65
|
|
10
|
3/8“
|
8
|
45
|
13
|
30
|
65
|
|
15
|
1/2“
|
9.5
|
56
|
16
|
34
|
85
|
|
20
|
3/4“
|
12.5
|
60
|
18
|
40
|
95
|
|
25
|
1“
|
16
|
71
|
20
|
52
|
110
|
|
32
|
11/4“
|
20
|
78
|
21.5
|
62
|
140
|
|
40
|
11/2“
|
25
|
96
|
23
|
68
|
140
|
|
50
|
2“
|
32
|
101
|
24.5
|
75
|
155
|
|
65
|
21/2“
|
40
|
120
|
25
|
82
|
180
|
Technische Beschrijving
|
Nominale druk (Mpa)
|
PN
|
2.5, 4.0, 6.4
|
|
Sterkte testende druk (Mpa)
|
PT
|
3.8, 6.0, 9.6
|
|
De test van de lage drukverbinding (Mpa)
|
|
0.6
|
|
Highpressure verbindingstest (Mpa)
|
|
3.0, 4.8, 7.6
|
|
Toepasselijk middel
|
water, olie, gas, salpeterzuur, azijnzuur
|
|
Toepasselijke temperatuur
|
-40~180℃
|
Eigenschap:
- Anti-blowout Structuur van Klepstam
Wanneer misschien kan de middelgrote pas door de klep, de druk in kleplichaam
ontsla de stam, of wanneer de klep in reparatie is, als daar is druk in het midden
de holte, de stam of het middel schijnen om gemakkelijk uit op het demonteren van de klep te vliegen,
welke kan veroorzaken verwondt aan mensen,
Om de mogelijkheden te verhinderen, pakt in een proefclub en het duwlager wordt gebrand
of de verpakking is beschadigd wegens andere oorzaken, de druk van middel in kleplichaam
de proefclub van klepstam in dicht contact met het hogere verbindingsgezicht van zal maken
kleplichaam.
Aldus om middel lek uit de positie van de schadeverpakking te verhinderen.
- Betrouwbare Verbindingsstructuur
De zetel wordt gemaakt van PTFE. Omdat het contactgebied tussen zetel en de bal zal
wordt hoger met het toenemen van druk van de middenholte,
De kleine Weerstandskogelklep heeft de kleinste weerstand van al klep, in het geval
van verminderd droeg, weinig nog is de weerstand.
- Snelle schakelaar
De kogelklep circumrotates in 90°, het het werk snel aan open of dicht.
Specificaties:
Technische Beschrijving
- Nominale diameter: 1/2“ - 25“
- Toepasselijke Temperatuur: -29℃~425℃ (staal) -40℃~550℃ (roestvrij staal)
- Nominale druk: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K
- Toepasselijk Middel: water, gas, olie, en ander bijtende werkingsmiddel.
Toepassingennorm
- Vervaardigingsnorm: API 608/DIN BS/JIS
- De afmeting van aangezicht tot aangezicht: ANSI B 16.10, API 6D/DIN BS/JIS
- Flensafmeting: ANSI B 16.5 MSS-SP-44/DIN BS/JIS
- Test: API 598 API 6D/DIN BS/JIS
Beschrijving:
Korte inleiding:
De kogelklep wordt ontworpen het overeenstemmen goed aan API 608 en vervaardigd. Drijvende bal wanneer klein kaliber,
en vaste bal wanneer groot kaliber.
Het heeft brandbeveiligingstructuur en antistatisch apparaat. Wijd gebruikt voor aardolie, chemie, water
de behandelingsindustrieën.
Eigenschappen:
- Anti-blowout Structuur van Klepstam
Wanneer kan de middelgrote pas door de klep, de druk in kleplichaam de stam misschien ontslaan, of
wanneer de klep in reparatie is, als er druk in de middenholte is, gemakkelijk schijnen de stam of het middel aan
de vlieg uit op het demonteren van de klep, die kan veroorzaken verwondt aan mensen, om te verhinderen
de mogelijkheden, een proefclub pakt in en het duwlager wordt gebrand of de verpakking is beschadigd wegens andere
de oorzaken, zullen de druk van middel in kleplichaam de proefclub van klepstam in dicht contact maken
met het hogere verbindingsgezicht van kleplichaam. Aldus om middel lek uit de schadeverpakking te verhinderen
positie.
- Betrouwbare Verbindingsstructuur
De zetel wordt gemaakt van PTFE. Omdat het contactgebied tussen zetel en de bal hoger wordt zal
met het toenemen van druk van de middenholte, heeft de Kleine Weerstandskogelklep de kleinste weerstand van allen
de klep, in het geval van verminderd droeg, weinig nog is de weerstand.
- Snelle schakelaar
De kogelklep circumrotates in 90°, het het werk snel aan open of dicht.
|
Testdruk
|
Testpunt
|
Shell-Test
|
Verbindingstest
|
Achterverbindingstest
|
De Test van de luchtverbinding
|
|
Middel
|
Water
|
Lucht
|
|
Eenheid
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
Druk (Klasse)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
Hoofdverbindingsdimensies
|
Type
|
Grootte (mm)
|
Afmeting (mm)
|
|
duim
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
|
1/2 ″
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4 ″
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
1 ″
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
11/4 ″
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
11/2 ″
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
2 ″
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
21/2 ″
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
3 ″
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
4 ″
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
5 ″
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
6 ″
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
8 ″
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
10 ″
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
|
Type
|
Grootte (mm)
|
Afmeting (mm)
|
|
|
duim
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
|
1/2 ″
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
|
3/4 ″
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1 ″
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4 ″
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2 ″
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2 ″
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2 ″
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3 ″
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4 ″
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5 ″
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6 ″
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8 ″
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10 ″
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
Type
|
Grootte (mm)
|
Afmeting (mm)
|
|
|
duim
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
Z-Φd
|
H
|
W
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
|
1/2 ″
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
|
3/4 ″
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1 ″
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2 ″
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2 ″
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3 ″
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4 ″
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6 ″
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8 ″
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10 ″
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
