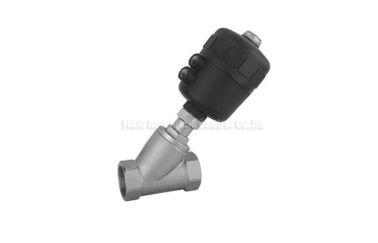

Van de de Zuigerklep DN10~DN50 van hoekseat het Roestvrije staallichaam met Plastic Actuator
PVA-de klep van de de zetelzuiger van de Reekshoek met plastic actuator twee plaatst bidirectioneel enig acteren of dubbelwerkende DN10~DN50 voor vloeistoffen en gassen met externe proef-in werking gestelde en 360°turnable-actuator
Snel Detail:
* PVA-van de de zetelzuiger van de Reekshoek de klep burkert Equivalent
* Bidirectionele positie twee, proef-in werking gesteld Extern
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Lichaams Materieel roestvrij staal 304 of Roestvrij staal 316
* Actuator het materiële plastiek van Engneering
* Gemakkelijk voor steun, actuator kan 360°turnable zijn
* Stroomafwaarts installerend en stroomopwaarts installerend beschikbare allebei
* Antwoord snel, consumptie met geringe geluidssterkte, lage
* Stabiel ontwerp, Extern die voor het lange serive leven in werking wordtgesteld en geen behoefte aan onderhoud
Toepassingen:
PAV-van de de zetelzuiger van de Reekshoek de klep externe proef-in werking gesteld, met y-het type van vormhoek ontwerp grote stroom en lange levensduur.
PAV-gebruikte de zetel de klep van de reekshoek wijd gebruikt om het werk te controleren het middelgrote stroomtarief, het kan zijn is op corrosiemilieu op hoge temperatuur en sterk van toepassing.
PAV-reeksklep die wijd in de Milieubescherming, de textiel, de medische apparatuur, het voedsel industriële enz. wordt gebruikt
Specificaties:
|
HET OPDRACHT GEVEN VAN TOT CODE
|
|
PVA
|
15
|
1
|
S
|
|
Type
|
DN en Havengrootte
|
Lichaams Materiële Code
|
Motie Patroon en het Opzetten
|
|
PVA: PVA-de klep van de de zetelzuiger van de Reekshoek met Techniek Plastic actuator
|
10: G3/8“
|
1: Messing
|
S: Enig Acteren
|
|
15: G1/2“
|
|
20: G3/4“
|
|
25: G1“
|
2: Roestvrij staal 304
|
D: Dubbelwerkend
|
|
32: G1-1/4“
|
|
40: G1-1/2“
|
3: Roestvrij staal 316L
|
F: Flenssteun
|
SPECIFICATIE
|
Lichaamsmateriaal: S.S316/S.S304/Brass
Aclualormateriaal: techniekplastiek
Schijfverbinding: PTFE/FPM
Stamverbinding: PTFE/FPM
Zuigerverbinding: FPM/NBR
Technische parameter
Verbindingsgrootte: DN10-DN50
Draad: 3/8“ - 2“
Toepasselijk middel: water, neutrale gas of vloeistof, allohol, organische olie.
|
Temperatuur van middel:
PTFE: -10℃- +180℃
FPM: -10℃- +100℃
Viscidity: max600 mm2/s
Stroomopwaarts stroomafwaarts installerend/installerend
Conttolingsmiddel: lucht/neutraal gas
Conttolingsdruk: 0.3-O.8MPa
Werkdruk: 0-1.6MPa
|
|
DN
|
G
|
L
|
L1
|
SW
|
H
|
D
|
Actuator
|
|
10
|
3/8“
|
55
|
17
|
21
|
170
|
54
|
50
|
|
15
|
1/2“
|
70
|
21
|
26.5
|
185
|
63
|
50
|
|
20
|
3/4“
|
76
|
23
|
32
|
190
|
63
|
50
|
|
25
|
1“
|
90
|
25
|
40
|
200
|
63
|
50
|
|
32
|
11/4“
|
116
|
32
|
50
|
240
|
81
|
63
|
|
40
|
11/2“
|
116
|
32
|
55.5
|
280
|
96
|
80
|
|
50
|
2“
|
138
|
40
|
68.5
|
295
|
96
|
80
|
|
1.1 lichaam
|
3.1 schroefschakelaar
|
5.5 slot nul
|
|
1.2 cilinder
|
3.2 V-het seeling
|
5.6 zuiger
|
|
1.3 de cilinder begeert
|
3.3 zegelring
|
5.7 zegelring
|
|
1.4 observatievenster
|
3.4 pakking
|
5.8 pakking
|
|
2.1 bout
|
3.5 de lente
|
5.9 hexagon noot
|
|
2.2 de verbinding van de openingsplaat
|
4.1 connecling nul
|
5.10 de lente
|
|
2.3 verbindingsschijf
|
4.2 zegelring
|
5.11 positieindicator
|
|
2A schijf
|
4.3 borgmoer
|
|
|
2.5 stam
|
4.4 de bladlente
|
|
