Hoog - kwaliteit, de Beste dienst, Redelijke prijs.
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Toepassing: | Waterproject | Materiaal: | Qt450 |
---|---|---|---|
kleur: | Black | Garantie: | 12 Maanden |
Aansluiting: | Flens | Type: | Sluisdeur |
DN waaier: | DN25-DN600 | PN: | 10 |
OEM: | Aanvaardbaar | ||
Hoog licht: | aangepaste ijzer gieten,Kneedbaar Ijzerafgietsel |

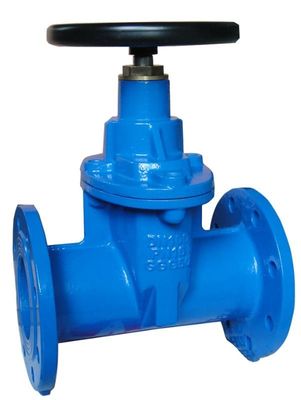

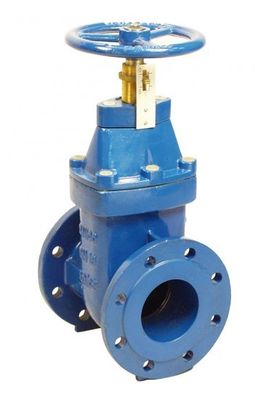

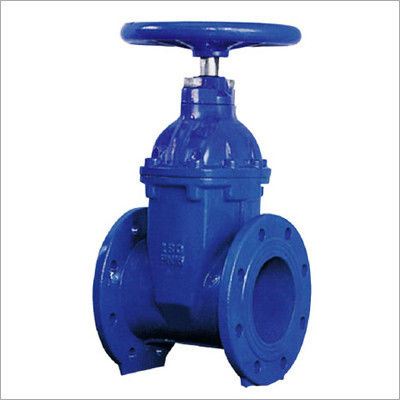

Veerkrachtige gezette poortklep
Materiaal: Kneedbaar
Ontwerpnorm: BS5163
Flangboring: ANSI klasse 125, klasse 150
Korte Inleiding
De sluisdeur is vriendelijk van wijd gebruikte blokklep met grote die waaier van werkdruk en temperatuur, voor het tegenhouden van of het verbinden van het middel binnen van pijpleiding wordt gebruikt. De sluisdeur besluit het toenemen stamsluisdeur en niet-toeneemt stamsluisdeur. De sluisdeuren worden gekenmerkt zoals hebbend of een toenemende of nonrising stam. De verschillende eigenschap van een poortklep is de het verzegelen oppervlakten tussen de poort en de zetels zijn vlak, zodat worden de poortkleppen vaak gebruikt wanneer een rechte lijnstroom van vloeibare en minimumbeperking wordt gewenst. De poortgezichten kunnen een wigvorm vormen of zij kunnen parallel zijn. De poortkleppen worden hoofdzakelijk gebruikt om de stroom van vloeistoffen toe te laten of te verhinderen, maar de typische poortkleppen zouden niet voor het regelen van stroom moeten worden gebruikt, tenzij zij specifiek voor dat doel worden ontworpen. Wegens hun capaciteit om door vloeistoffen te snijden, worden de poortkleppen vaak gebruikt in de aardolieindustrie.
Producteigenschappen
Het kanaal binnen van klep is recht, zwakstroomweerstand.
Geen onopgeloste kwestie of sluit, verplaatst de klepschijf altijd loodlijn naar de richting van stroom, gemakkelijk te schakelen.
Het opheffen van schijf op de motie van stam, lange slag wordt gebaseerd, daarom, zal het oud aan schakelaar kosten, maar vermeed het bestaan van waterhamer die.
Beide kanten van kanaal is symmetrisch, kunnen de media tegen twee richtingen stromen, gemakkelijk te installeren.
Classificatie van sluisdeur
Materiaal: gietijzer, uit gegoten staal, roestvrij staal, gegoten koper.
De structuur van de klepstam: het toenemen of het nonrising
Verbindingstype: starheidsverbinding of zachte verbinding
Verbinding: flens, wafeltje, draad
Gedreven type: handvat, elektrische pneumatisch.

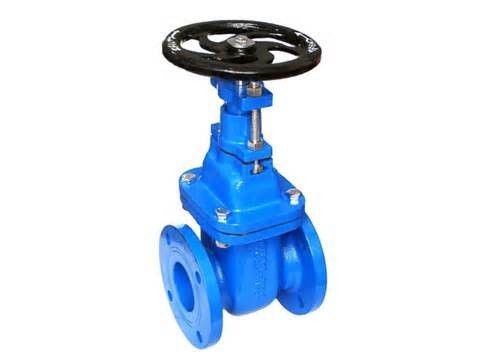

Z41 het toenemen stamsluisdeur en Z45 nonrising stamsluisdeur
1. Het toenemen stamsluisdeur: de klepnoot is bij dekking of de steun, roteert de noot om het opheffen van klepstam te realiseren, is dit soort structuur bevorderlijke niet alleen smering van stam maar ook heeft een verschillende open of dichte graad, en nu is het wijd gebruikt.
2. De sluisdeuraanraking van de Nonrisingsstam met direct media, geschikt voor installatie ondergronds of waar de verticale ruimte beperkt is. De nadelen van deze structuur is dat de draad zal worden aangetast of worden beschadigd.
Verschillend tussen toenemende stam en nonrising stamsluisdeur
De toenemende stammen verstrekken een visuele aanwijzing van kleppositie omdat de stam aan de poort in bijlage is dusdanig dat de poort en de stam samen toenemen en verminderen aangezien de klep in werking wordt gesteld. De kleppen van de Nonrisingsstam kunnen een wijzer hebben op het hogere eind van de stam wordt ingepast klep op positie te wijzen, aangezien de poort naar boven of naar onder de stam op de draden reist zonder het opheffen van of de stam te verminderen die. De Nonrisingsstammen worden gebruikt ondergronds of waar de verticale ruimte beperkt is.
Goedkeuringsnorm
Punt
|
Norm
|
De Goedkeuring van de ontwerpvervaardiging | GB/T12234 |
De lengte van de klepstructuur | GB/T12221 |
De verbinding van de klepflens | JB/T79 |
Klepinspectie | JB/T9092 |
Prestatiesparameter
Naam van artikel
|
Flens Gegoten IronGlobe-Klep | |
Verbinding
|
Flens | |
Nominale Diameter
|
DN25-DN600 | |
Nominale Druk
|
PN16/PN25/PN40/PN64 | |
Testdruk |
Huisvestingstest: PN×1.5 Verbindingstest: PN×1.1 |
|
Oppervlaktebehandeling
|
Roestvrij staallichaam, andere deklagen | |
Toepasselijke Temperatuur | ≤450°C | |
Toepasselijke Media
|
Water, Olie, Gas, Stoom etc. |
Facultatieve Materialen voor Delen
Delennaam
|
Facultatieve Materialen
|
Lichaamsdekking
|
Roestvrij staal CF8/CF8M/CF3M, WCB, gietijzer het Uit gegoten staal van WCB (QT450) |
Bal
|
CF8 (P) CF8M (R) CF3M (RL), Ingelegd gietijzerbrons Uit gegoten staal |
Seat
|
Kleplichaam, Stereoplasmlegering, ingelegd Brons |
Schacht
|
Roestvrij staal 3046SS, 316SS, 416SS |
Verbindingsoppervlakte | Kleplichaam, de legering van het bekledingslassen/brons |
Verpakkingsverbindingsstuk | PTFE/PPL grafiet |
Handwiel | Buigzaam gietijzer uit gegoten staal, grijs |
Bevestigingsmiddel
|
Roestvrij staalKoolstofstaal |
Installatienota's
1. Het handwiel, het niveau, en het transmissiemechanisme kunnen niet zijn craned of verpletterden.
2. De dubbele schijfsluis zou verticaal moeten worden geïnstalleerd
3. Het zou omleidingsklep ten eerste vóór open sluisdeur moeten openen, om druk te verminderen, alstublieft volgens instructies installeren als klep met een transmissiemechanisme.
4. De klep moet niet minder worden gesmeerd eens elke maand als de klep vaak wordt gebruikt.
5. De sluisdeur gebruikt zoals tegenhoudend middel, zal het drukverlies het laagst bereiken toen volledig opeded.
6. De sluisdeur is geschikt voor arbeidsvoorwaarden die volledig openden of sloten, niet geschikt voor aanpassing of throttling.
Verrichtingsinstructies
1. Zorg pijpleiding ervoor en de klep is schoongemaakt vóór verrichting.
2. Roteer handwiel linksdraaiend, aandrijvingsstam, te openen schijf, zal het kanaal volledig open zijn wanneer de toenemende hoogte gelijk aan klepdiameter, omgekeerd, dan klep zal worden gesloten wanneer hard om met de wijzers van de klok mee te roteren het handwiel bij.
3. Klep slechts de geschikt voor afgesneden media, daarom, wordt half gesloten situatie niet toegestaan.
4. Als er lekken dichtbij de dekking terwijl het voeden na klep die voor een tijd lopen zijn, kon het de noot vastmaken, zal de lekkage worden geëlimineerd.
